Selasa, 26 Mei 2015

SCIENCE & EDUCATION AWARD ( SEA ) 2015

LOGO
Pagi ini sebuah e-mail dari itsf mampir ke dalam inbox. Penasaran dengan isinya, ternyata berisi sebuah informasi ajang pemberian penghargaan bagi guru-guru yang berkeinginan memberikan kontribusi nyata bagi pendidikan di Indonesia terutama bidang Ilmu Pengetahuan Alam baik jenjang SMP,MTs,SMA, MA maupun SMK.
Salah satu tujuan event tahunan yang digelar oleh ITSF ( Indonesia Toray Science Foundation ) ini adalah untuk menumbuhkembangkan gairah guru dibidang science agar lebih berinovasi dalam mengembangkan teknologi pembelajaran yang aktif. kreatif dan menyenangkan.
Informasi lebih lanjut silahkan klik link lampiran berikut :
Bagi yang berminat silahkan persiapkan diri anda. batas akhir pengiriman proposal tanggal 31 Agustus 2015. Ingat..!!! tersedia hadiah sebesar 25.000.000 (dua puluh lima juta) plus piagam penghargaan untuk 10 orang pemenang.
Semoga informasi ini bermanfaat untuk mengembangkan kreasi dan inovasi rekan - rekan guru demi kemajuan pendidikan di Indonesia yang lebih baik.


Kamis, 21 Mei 2015

Pameran Produk Unggulan Tahun 2015


Dalam rangka Hari Bulan Bhakti Gotong - Royong Masyarakat dan HUT Gerakan PKK, Pemerintah Kabupaten Situbondo menyelenggarakan pameran produk unggulan kabupaten Situbondo 2015. Pameran yang berlangsung mulai tanggal 6 sampai dengan 16 Mei 2015 ini bertempat di Alun-alun kota Situbondo. Berbagai produk unggulan mewakili berbagai unsur atau satuan kerja antara lain : Produk unggulan dari masing-masing kecamatan serta dinas yang ada dikabupaten Situbondo. Untuk dinas pendidikan, berbagai karya maupun produk unggulan ditampilkan. Setiap peserta dari berbagai satuan kerja berlomba menampilkan karya maupun produk terbaik yang dimilikinya. Mulai dari SD, SMP, SMA serta SMK tidak ketinggalan ikut menampilkan karya serta produk yang dimiliki sesuai karakteristik dari satuan pendidikan masing-masing. Untuk SMK Ibrahimy sendiri menampilkan beberapa karya maupun produk inovasinya.
Berikut ulasan dari salah satu media yang meliput kegiatan SMK Ibrahimy yaitu koran Jawa Pos dengan RADAR BANYUWANGI nya.Semoga dengan adanya pameran ini SMK Ibrahimy dapat memberikan edukasi positif kepada masyarakat untuk Situbondo yang lebih baik.........




Sabtu, 02 Mei 2015

GERBANG LOGIKA DASAR : EXOR GATE




TEORI

EXOR Gate, XOR Gate atau Exclusive OR Gate merupakan salah satu gerbang logika dasar yang memiliki fungsi persamaan :



EXOR memiliki logika mirip dengan OR gate, hanya saja ada sedikit perbedaan yaitu saat seluruh logika input bernilai 1, maka output akan berlogika 0. Bandingkan dengan output logika OR gate yang akan bernilai 1 jika seluruh input bernilai 1.

 Tabel kebenaran untuk gerbang logika EXOR adalah sebagai berikut:

A
B
Q (out)
0
0
0
0
1
1
1
0
1
1
1
0

 Tabel kebenaran



Simbol EXOR gate 2 input

Iktisar untuk operasi EXOR gate adalah :
1.Output EXOR akan bernilai 0 jika seluruh input yang masuk bernilai 0 atau 1
2.Output EXOR akan bernilai 1, jika data input bernilai 1 dan 0



PRAKTIKUM
Untuk melihat secara nyata dalam sebuah aplikasi, berikut contoh praktikum dasar  pengujian logika EXOR gate dengan menggunakan IC CMOS 4070 ( quadruple 2 input EXOR gate ).



Pin Out IC CMOS 4070

Rangkaian praktikum

Atau


Rangkaian  praktikum EXOR gate



Video praktikum EXOR Gate
Selain tipe 4070, IC lain yang berfungsi sebagai EXOR gate antara lain 7486, 74266, 4030


Untuk memahami lebih lanjut cara kerja gerbang logika , anda dapat belajar dengan menggunakan Easysim Simulator. Silahkan klik  artikel disini atau disini

Belajar gerbang logika dasar yang lain :

1.Gerbang logika dasar AND teori dan praktek
2.Gerbang logika dasar OR teori dan praktek
3.Gerbang logika dasar NOT teori dan praktek
4.Gerbang logika dasar NAND teori dan praktek
5.Gerbang logika dasar NOR teori dan praktek
6.Gerbang logika dasar EXOR teori dan praktek
7.Gerbang logika dasar EXNOR teori dan praktek


Minggu, 19 April 2015

GERBANG LOGIKA DASAR : NOR GATES


TEORI
NOR gate merupakan gerbang logika yang dibangun dari kombinasi operasi dasar OR dan NOT gate. Operasi NOR gate ekivalen dengan operasi OR gate yang diikuti dengan inverter atau NOT gate.

Bentuk rumus keluaran dari NOR gate sesuai aljabar Boolean adalah :




A
B
Q
0
0
1
0
1
0
1
0
0
1
1
0

 Tabel kebenaran


Simbol NOR gate 2 input

Iktisar untuk operasi NOR gate adalah :
1.Output NOR akan bernilai 1 jika seluruh input yang masuk bernilai  0
2.Output NOR gate akan bernilai 0 jika ada input yang bernilai 1
3.Operasi NOR gate ekivalen dengan operasi OR gate kemudian diinverse


PRAKTIKUM
Untuk melihat secara nyata dalam sebuah aplikasi, berikut contoh praktikum dasar  pengujian logika NOR gate dengan menggunakan IC CMOS 4001 ( quadruple 2 input NOR gate )
Rangkaian praktikum NOR gate 2 input



Pin out IC CMOS 4001 (Quadruple 2 input NOR gate)



                                       Video praktikum NOR Gate 2 Input


Selain IC CMOS 4001 (Quadruple 2 input NOR gate), beberapa tipe IC CMOS yang memiliki fungsi sebagai NOR gate antara lain :
1.    4000 ( Dual 3 input NOR gate plus inverter )
2.    4002 ( Dual 4 input NOR gate )
3.    4025 ( Triple 3 input NOR gate )

Selain jenis IC CMOS, beberapa tipe IC TTL yang memiliki fungsi sebagai NOR gate antara lain :
1.    7402 dan 7428 ( Quadruple 2 input NOR gate)


Untuk memahami lebih lanjut cara kerja gerbang logika , anda dapat belajar dengan menggunakan Easysim Simulator. Silahkan klik  artikel disini atau disini

Belajar gerbang logika dasar yang lain :

1.Gerbang logika dasar AND teori dan praktek
2.Gerbang logika dasar OR teori dan praktek
3.Gerbang logika dasar NOT teori dan praktek
4.Gerbang logika dasar NAND teori dan praktek
5.Gerbang logika dasar NOR teori dan praktek
6.Gerbang logika dasar EXOR teori dan praktek
7.Gerbang logika dasar EXNOR teori dan praktek









GERBANG LOGIKA DASAR : NAND GATES



TEORI
NAND Gate merupakan salah satu gerbang logika dasar yang memiliki fungsi AND gate yang diikuti oleh sebuah inverter. Pada gerbang NAND dapat dilihat bahwa output akan rendah hanya jika semua masukan bernilai tinggi. Hal kebalikan dari AND gate yang memiliki output bernilai tinggi jika semua masukan bernilai tinggi.
Pernyataan output untuk NAND gate adalah :




A
B
Q
0
0
1
0
1
1
1
0
1
1
1
0
Tabel kebenaran




Simbol NAND gate 2 input


Iktisar untuk operasi NAND gate adalah :
1.    Operasi NAND pada prinsipnya adalah AND yang memiliki invers pada outputnya
2.    Suatu output sama dengan 0 jika semua  input bernilai 1
3.    Suatu output akan bernilai  1 jika ada  input yang bernilai 0


                                    PRAKTIKUM
Untuk melihat secara nyata dalam sebuah aplikasi, berikut contoh beberapa contoh IC yang memiliki fungsi gerbang NAND
1.    CMOS 4011 ( quadruple 2 input NAND gate )
2.    CMOS 4012 ( Dual 4 input NAND gate )
3.    CMOS 4023 ( Triple 3 input NAND gate )
4.    CMOS 4068 ( Singgle 8 input NAND gate )
5.    CMOS 4093 (Quad 2 input NAND Schmitt triggers)

Selain jenis IC CMOS diatas, beberapa  gerbang NAND jenis IC TTL juga dapat dicoba.

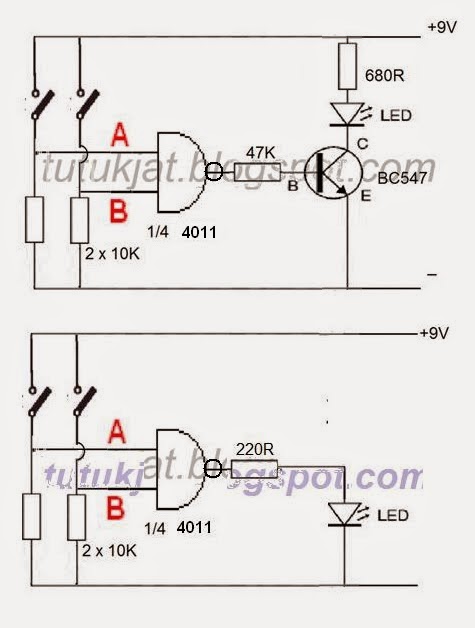

Rangkaian praktikum  NAND gate 2 input dapat dilihat pada gambar berikut :

Video Praktikum NAND Gate 2 input


Data sheet untuk IC CMOS 4011,4012 dan 4023 dapat dilihat disini . Data sheet  4068 klik disini . Data sheet 4093 klik disini

Untuk memahami lebih lanjut cara kerja gerbang logika , anda dapat belajar dengan menggunakan Easysim Simulator. Silahkan klik  artikel disini atau disini

Belajar gerbang logika dasar yang lain :

1.Gerbang logika dasar AND teori dan praktek
2.Gerbang logika dasar OR teori dan praktek
3.Gerbang logika dasar NOT teori dan praktek
4.Gerbang logika dasar NAND teori dan praktek
5.Gerbang logika dasar NOR teori dan praktek
6.Gerbang logika dasar EXOR teori dan praktek
7.Gerbang logika dasar EXNOR teori dan praktek




Jumat, 27 Maret 2015

Pelaksanaan Uji Kompetensi Keahlian (UKK) TITL Tahun Pelajaran 2014-2015



Bertempat di lab. Teknik Instalasi Tenaga Listik SMK Ibrahimy Panji, berlangsung Uji Kompetensi Keahlian (UKK). UKK yang merupakan rangkaian ujian akhir nasional bagi siswa kelas XII SMK ini berlangsung mulai tanggal 23 dan 24 februari 2015. Untuk tahun ini, materi yang diujikan adalah paket 2 dari pilihan 3 paket yang disediakan. Untuk paket 2 materi yang diujikan adalah :
Kontrol motor listrik 3 fasa untuk dua arah putaran untuk menggerakkan mesin Crain serta Instalasi penerangan 3 ruangan pada sebuah gudang.
Pada uji kompetensi keahlian ini, penguji luar atau eksternal berasal dari CV Karya Utama ( bergerak dibidang konsultan dan kontraktor listrik ) yaitu Bp. Ir.H. Anang Sukro Widodo. Saya sendiri dipercaya sebagai penguji internal.
Berikut beberapa dokumentasi kegiatan pelaksanaan Uji Kompetensi Keahlian Teknik Instalasi Tenaga Listrik SMK Ibrahimy Panji Situbondo tahun pelajaran 2014-2015 yang lalu.

Perakitan Rangkaian pada Panel untuk Instalasi motor dan penerangan

Perakitan instalasi penerangan

Perakitan instalasi motor

Ir.H.Anang SW (penguji eksternal) sedang melakukan pengujian

Untuk soal yang diujikan serta perangkat penilaiannya silahkan  download disini
Meskipun masih banyak kekurangan disana-sini, Alhamdulillah pelaksanaan kegiatan ini dapat berlangsung sesuai rencana dengan hasil yang memuaskan.
Selamat dan sukses untuk seluruh siswa Kelas XII TITL SMK Ibrahimy Panji Situbondo........

Dokumen foto kegiatan UKK TITL 2014-2015 yang lain klik disini
